Útmutató a láncfűrészléc méretéhez: Hogyan válasszuk ki a megfelelő rudat minden munkához

Mit jelent valójában a láncfűrészléc mérete

Ha egy láncfűrészt „16 hüvelykes” vagy „20 hüvelykes” fűrészként írnak le, ez az ábra a hatékony vágási hossz a vezetőléc teljes fizikai hosszát – nem a rúd teljes fizikai hosszát a végétől a végéig. A tényleges vágási hosszt attól a ponttól kell mérni, ahol a rúd kilép a láncfűrész testéből a rúd hegyéig. Ez a hosszúság, ami a gyakorlati vágás szempontjából számít: ez a fa maximális átmérője, amelyet a fűrész egy menetben át tud vágni.

A teljes rúdhossz – a végétől a végéig mérve a fűrészrúd eltávolításával – mindig valamivel hosszabb, mint a vágási hossz, mivel a rúd egy része a láncfűrész házában helyezkedik el, a meghajtó mechanizmushoz rögzítve. Ez a különbségtétel csererudak rendelésekor fontos: a gyártók a rudakat vágási hossz szerint határozzák meg, nem pedig a teljes hosszt. Ha az aktuális rudat akkor méri meg, amikor az még a fűrészre van szerelve, akkor a vágási hosszt méri, amely a csere megrendelésekor használt helyes szám.

Mivel a láncfűrész rudakat páros hüvelykes lépésekben gyártják és értékesítik, minden páratlan mértéket a rendszer a következő páros számra kerekít. A 15 hüvelykes vágási hosszúságú rúd egy 16 hüvelykes rúd. A 17,5 hüvelykes méret egy 18 hüvelykes rúdra kerekít. Ez a kerekítési konvenció a gyártók között univerzális, így a szabványos gyártásban nincs 15 hüvelykes vagy 17 hüvelykes rúd – csak 14, 16, 18, 20 stb.

A rúd mérete közvetlen kapcsolatban áll a biztonsággal. Az adott motorhoz ajánlott maximális hosszt meghaladó rúd arra kényszeríti a kezelőt, hogy olyan fűrésszel dolgozzon, amely terhelés alatt nem képes egyenletes láncsebességet fenntartani. Amikor a lánc sebessége lecsökken, jelentősen megnő a visszarúgás kockázata – a rúd hirtelen, heves felfelé fordulása, amelyet a lánc az orrban való megakadása okoz. A láncfűrész maximális rúdhossza nem javaslat; ez egy mérnöki korlát, amelyet a gyártó a motor megbízhatóan elviselhető teljesítménye alapján állított fel.

Láncfűrészléc mérete feladat szerint: Az alapkiválasztási szabály

A rúdméret kiválasztásának legmegbízhatóbb kiindulópontja maga a feladat. Az alapszabály egyszerű: a rúdnak legalább 2 hüvelykkel hosszabbnak kell lennie, mint a vágni kívánt fa átmérője. Ez biztosítja, hogy a fűrész teljes egymenetes vágást hajtson végre anélkül, hogy a rúd orra beleásódna a fába – ez az állapot a legvalószínűbb, hogy visszarúgást vált ki. Egy 14 hüvelykes rúd 12 hüvelykes rönköt vágva 2 hüvelykes margóval megfelel ennek a szabálynak; egy 18 hüvelykes rúd egy 20 hüvelykes rönkön nem, és kétmenetes vágás szükséges áthelyezéssel.

Alkalmi udvari munkát végző lakossági felhasználóknak – vihar után lehullott ágak eltakarítása, kisebb rönkökből tűzifa kivágása, kisebb fa eltávolítása – a 14-16 hüvelykes bár a feladatok túlnyomó többségét lefedi anélkül, hogy nehéz, nagy elmozdulású fűrészre lenne szükség. Ez a mérettartomány kínálja a legjobb egyensúlyt a manőverezhetőség, a súly és a vágási kapacitás között általános célú otthoni használatra.

Közepes faanyaggal, faterület-kezeléssel, vagy rendszeres fakivágással foglalkozó földtulajdonosok számára egy 18-20 hüvelykes bár elegendő elérést biztosít a legtöbb lakó- és félvidéki környezetben előforduló fához anélkül, hogy a hosszabb rudak által megkívánt fizikai erőt és tapasztalatot igényelné. Egy 20 hüvelykes rúd akár 18 hüvelyk átmérőjű fatörzset is képes átvágni egyetlen menetben – ez megfelelő a legtöbb kemény- és puhafafajhoz tipikus kivágási méreteknél.

A hivatásos favágók, fakitermelők és erdészeti munkások rendszeresen használnak rácsokat 20-42 hüvelyk nagy lökettérfogatú motorokhoz illesztve, amelyek képesek fenntartani a kívánt hosszúságú lánc sebességét és nyomatékát. Ezeknél a méreteknél a rudak kezelése jelentős tapasztalatot igényel – a 36 hüvelykes rúd csúcsánál fellépő visszarúgási esemény súlya és forgási erői lényegesen veszélyesebbek, mint ugyanez az esemény egy 16 hüvelykes lakossági fűrészen.

A rúd hosszának és a motorteljesítménynek megfelelő

A rúdhossz és a motor teljesítménye elválaszthatatlan jellemzők. Az adott feladathoz megfelelően méretezett rúd akkor is rossz lehet egy adott fűrésznél, ha a motor nem tudja biztonságos üzemi sebességgel meghajtani a láncot a teljes rúdhosszon vágási terhelés mellett. A motor lökettérfogata (gázfűrészeknél köbcentiméterben, vagy elektromos és akkumulátoros fűrészeknél watt/feszültségben mérve) és a maximális használható rúdhossz közötti kapcsolat jól bevált a láncfűrészgyártásban.

Az elektromos vezetékes láncfűrészeknél az egyenértékű útmutatás a teljesítmény alapján történik: az 1200–1800 W névleges teljesítményű fűrészek 12–16 hüvelykes rudakhoz alkalmasak; Az 1800–2400 W-os modellek kényelmesen támogatják a 16 hüvelykes rudakat; a 2400 W feletti modellek 18 hüvelykes rudakat is képesek kezelni. Az akkumulátoros láncfűrészek (általában 36–60 V-os platformok) általában 14–20 hüvelykes rudakat támogatnak a feszültségplatformtól és az akkumulátor kapacitásától függően, a legtöbb fogyasztói minőségű akkumulátoros fűrész teljesítménye 16 hüvelyk vagy az alatt a legjobb.

A motor által javasolt maximumnál hosszabb rúd futása nem egyszerűen csökkenti a teljesítményt – ez a lánc lelassulását okozza terhelés alatt, ami megváltoztatja a vágási dinamikát a tiszta szeletelésről az agresszív megfogásra. Ez a megragadási viselkedés a visszarúgás mechanikai előfeltétele, és a túlterheléssel aránytalan mértékben felgyorsítja a meghajtó lánckerék, a rúdhorony és a lánc kopását. Maga a motor melegebben jár, és gyorsabban éri el termikus határait, mérhetően lerövidítve az élettartamot.

A láncfűrészrúd típusai és azok mérete

A rúdméret kiválasztása nem választható a rúd típusától függetlenül. A három elérhető vezetőrúd-konstrukció – kemény, cserélhető lánckerék-orr és laminált – mindegyik különböző mérettartományt fed le, és különböző használati intenzitásokhoz optimalizált. A teljes kínálat áttekintése láncfűrész vezetőlemez Az opciók bemutatják, hogy a konstrukció típusa és a rendelkezésre álló hosszúságok hogyan hatnak egymásra a professzionális és fogyasztói alkalmazások között.

• Kemény vezetőrudak: Egyetlen tömör acéldarabból készült, rögzített, nem mozgó heggyel. Az orr-lánckerék hiánya azt jelenti, hogy kevesebb mozgó alkatrészt kell elhasználnia vagy meghibásodnia, így a keményorrú rudak a legtartósabb megoldást jelentenek igényes környezetekben – betakarítás, marás és nagy ciklusú professzionális használat. A rögzített orr nagyobb súrlódást generál a csúcson, mint a lánckerék orr kialakítása, ami ezen a ponton növeli a rúd és a lánc hőterhelését. A keményszemű rudak általában 18 hüvelyktől felfelé kaphatók, és a standard választás a 24 hüvelyk feletti professzionális favágó rudak számára.
• Cserélhető lánckerék orrvezető rudak: A csúcson egy kis görgőscsapágyas lánckerék található, amely csökkenti a súrlódást, amikor a lánc az orr körül mozog. A lánckerék orr jelentősen csökkenti a hőfelhalmozódást a rúd hegyén, és meghosszabbítja a lánc élettartamát azáltal, hogy kisimítja a lánc irányváltását minden egyes menet végén. Amikor az orr-lánckerék elhasználódik – ez az elsődleges kopási pont ezen a rúdtípuson –, az egész rúd eldobása nélkül cserélhető, csökkentve a hosszú távú üzemeltetési költségeket. A 14 és 42 hüvelyk közötti teljes mérettartományban elérhető cserélhető lánckerekes orrrudak a legsokoldalúbb megoldást kínálják mind a fogyasztói, mind a professzionális használatra.

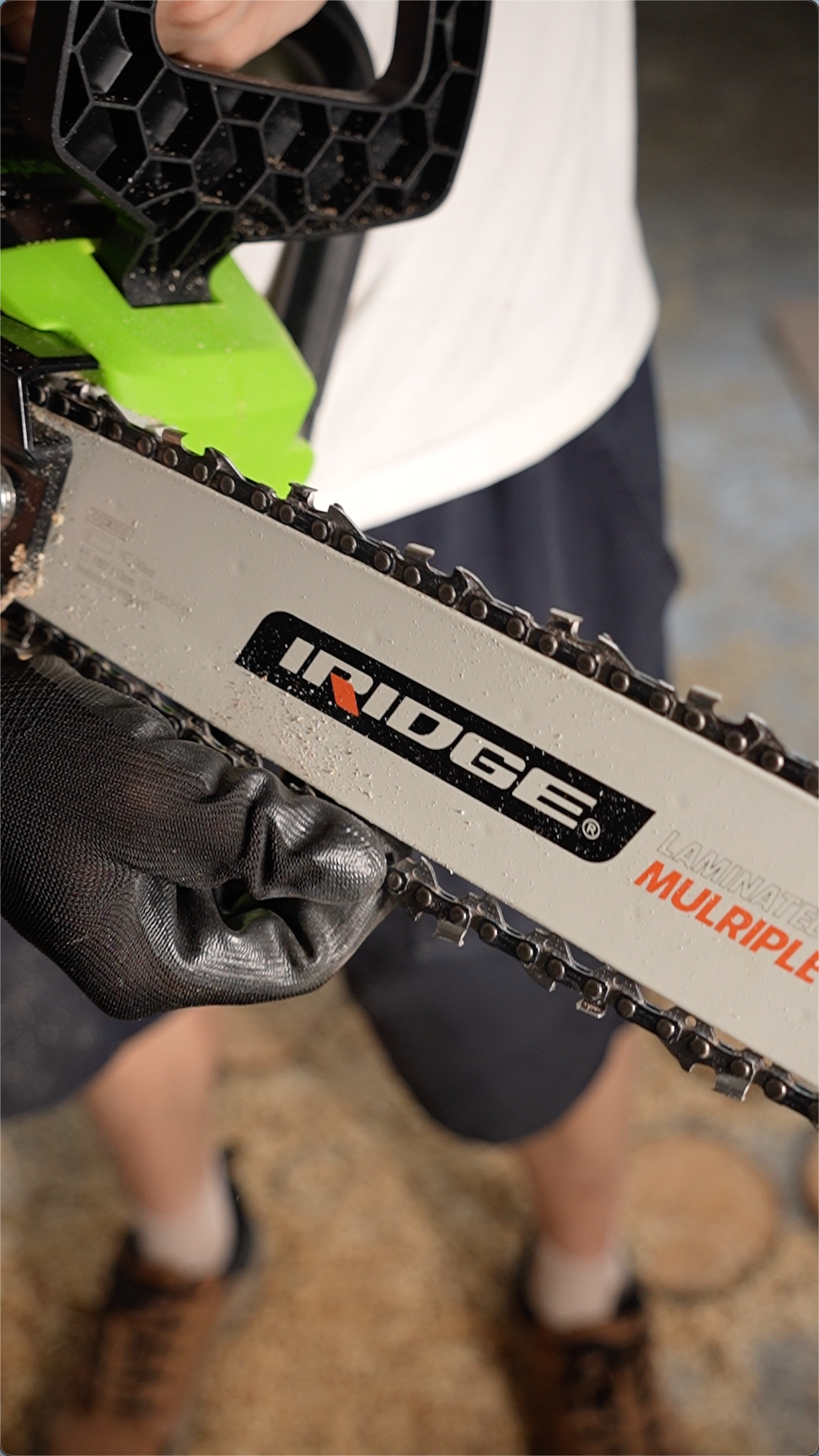

• Laminált vezetőrudak: Több acélréteg egymáshoz ragasztásával készült, így egy egyenértékű tömör acélrúdnál könnyebb rudat hoz létre, miközben megőrzi a megfelelő merevséget az általános vágási feladatokhoz. A súlycsökkentés a huzamosabb ideig dolgozó kezelők számára hasznos, különösen az arboristák és a talajtakarító személyzet számára, ahol a fűrész fáradása gyakorlati probléma. A laminált rudak leggyakrabban a 14-24 hüvelykes tartományban kaphatók, és jól illeszkednek a lakossági és fogyasztói alkalmazásokhoz, ahol a maximális tartósság extrém terhelés mellett kevésbé kritikus, mint a kezelhető súly.

Hogyan befolyásolja a rúd mérete a lánc specifikációit

A rúdhossz határozza meg a láncban szükséges hajtószemek számát – a hajtószemek száma pedig a dőlésszöggel és a nyomtávolsággal együtt meghatározza a teljes láncspecifikációt. A 16 hüvelykes rúdhoz illesztett lánc nem fér el egy 20 hüvelykes, azonos osztású és méretű rúddal, mert a hosszabb rúdhoz több meghajtószemre van szükség a hurok teljes köréhez a kiterjesztett rúd kerülete körül. A cserelánc rendelése pusztán a rúdhossz alapján, a dőlésszög és a szelvény megerősítése nélkül az egyik leggyakoribb vásárlási hiba a láncfűrész karbantartása során.

A három mérés, amely teljes mértékben meghatározza a láncfűrészláncot, a dőlésszög, a szelvény és a hajtószemek száma. Pitch a hajtókarok közötti távolság, amelyet úgy mérnek, hogy a középpont-közép távolságot három egymást követő szegecsen át kell osztani kettővel. A leggyakoribb értékek a 3/8 hüvelykes LP (alacsony profilú, kisebb lakástulajdonos fűrészekhez), a 3/8 hüvelykes szabvány (a legszélesebb körben használt professzionális osztás), a 0,325 hüvelykes (középkategóriás fűrészeknél gyakori) és a 0,404 hüvelykes (nagy teherbírású professzionális és betakarító alkalmazások). Mérő a rúdhoronyban elhelyezkedő hajtókarok vastagsága – a 0,050 hüvelykes és a 0,058 hüvelykes adják a piacon lévő láncfűrészek többségét. Minden lánc teljes specifikációjának tartalmaznia kell mindhárom értéket: például a „3/8 – 72DL – 0,050” bélyeggel ellátott lánc 3/8 hüvelykes osztásközt, 72 hajtószemet és 0,050 hüvelykes nyomtávot határoz meg. A jelölések elolvasásával és az egyes specifikációk kézi mérésével kapcsolatos átfogó hivatkozás érdekében a teljes láncfűrészlánc azonosítási útmutató részletesen ismerteti az egyes mérési módszereket.

A rúd méretének és a láncemelkedésnek kompatibilisnek kell lennie ahhoz, hogy a kombináció biztonságosan működjön. Az alacsonyabb menetemelkedésű (0,325 hüvelykes) lánchoz tervezett rúdon lévő magas (0,404 hüvelykes) lánc nem illeszkedik megfelelően sem a rúd hornyának geometriájához, sem a meghajtó lánckerékhez, ami veszélyes működési instabilitást okoz. Mindig ellenőrizze, hogy a csere láncfűrészlánc a menetemelkedés megegyezik a meglévő rúdspecifikációkkal és a fűrésztesten lévő meghajtó lánckerékkel – mindhárom alkatrésznek azonos osztásközzel kell rendelkeznie ahhoz, hogy rendszerként működjön.

A megfelelő rúdméret kiválasztása: gyakorlati döntési útmutató

A legtöbb vásárló számára a sáv méretének kiválasztása egyszerűvé válik, miután meghatározták a felhasználói kategóriát és az elsődleges feladatot. A következő keretrendszer a fenti rúdméretre, motorteljesítményre és rúdtípusra vonatkozó útmutatást három egyértelműen meghatározott felhasználói profilra alkalmazza.

Lakástulajdonos/alkalmi felhasználó: Az elsődleges feladatok közé tartozik a vihartakarítás, a legfeljebb 8 hüvelyk átmérőjű ágak metszése, a 14 hüvelyk alatti rönkökből tűzifa kivágása és a kis díszfák eltávolítása. A helyes sávtartomány az 14-16 hüvelyk 30–40 köbcentiméteres gázüzemű fűrészhez vagy 1400–1800 W teljesítményű vezetékes elektromos modellhez illesztve. Az ebben a mérettartományban található laminált vagy cserélhető lánckerék a könnyű súly és a megfelelő tartósság legjobb kombinációját kínálja a ritka használathoz. A túlterhelés elleni túlfeszültség elleni védelem ennél a léptéknél jellemzően nem szükséges, de a motor számára ajánlott tartomány felső végén (ahelyett, hogy meghaladná) egy rudat választva hasznos vágási határt biztosít a motor megterhelése nélkül.

Termelő/komoly földtulajdonos: Az elsődleges feladatok közé tartozik a rendszeres, legfeljebb 18 hüvelyk átmérőjű fakivágás, a faterületek kezelése, a tűzifa nagy mennyiségben történő kivágása, valamint az alkalmankénti vihar- vagy talajtisztítási munkák. A helyes sávtartomány az 18-20 hüvelyk 45–60 köbcentiméteres fűrészhez illesztve. A cserélhető lánckerék ebben a méretben biztosítja a tartósságot a közepes intenzitású rendszeres használathoz, miközben kezelhető az orr súrlódása és a hőterhelés. A 60 V-os platformokon működő akkumulátoros fűrészek ebben a tartományban megfelelő teljesítményt nyújtanak a könnyebb munkához ebben a kategóriában, bár a gáz továbbra is alkalmasabb megoldás a tartós, nagy volumenű vágásra.

Professzionális/kereskedelmi felhasználó: Az elsődleges feladatok közé tartozik a nagyméretű fa kivágása, a nagy volumenű rönkfeldolgozás, a talajtisztítás és a speciális alkalmazások, például a marás. A rudak hosszának kezdete 20 hüvelyk és 42 hüvelykig terjed az adott alkalmazástól függően 60 köbcentis és nagyobb motorokhoz illesztve. A kemény rudak alapfelszereltségnek számítanak a legnagyobb méreteknél, ahol a folyamatos terhelés melletti tartósság a legfontosabb követelmény. Ezen a szinten a rúd kiválasztásának figyelembe kell vennie az adott fafajtát és a rendszeresen előforduló átmérőtartományt – egy elsősorban nagy átmérőjű keményfával dolgozó fakitermelő más előírásokat igényel, mint egy vegyes városi erdőgazdálkodást irányító favágó. A láncosztás professzionális szinten általában 0,404 hüvelykesre változik a nagy nyomatékú marási és betakarítási alkalmazásoknál, ahol a vágási sebesség és a hajtókarok szilárdsága prioritást élvez a könnyű kezelhetőségnél.

A rúdméret kiválasztásának véglegesítése előtti ellenőrző listának mindhárom kategóriában meg kell erősítenie: a rúd vágási hossza a motor által javasolt maximumon belül van; a rúd típusa megfelel a használati intenzitásnak (kemény a tartós professzionális terheléshez, laminált súlyérzékeny alkalmazásokhoz); és a lánc emelkedése, idomszerszáma és hajtószemek száma rendelés előtt ellenőrizve van a rúd specifikációi szerint. Ez a három, következetesen alkalmazott ellenőrzés kiküszöböli a leggyakoribb méretezési hibákat, és biztosítja, hogy a vágórendszer az első vágástól kezdve a tervezettnek megfelelően működjön.
